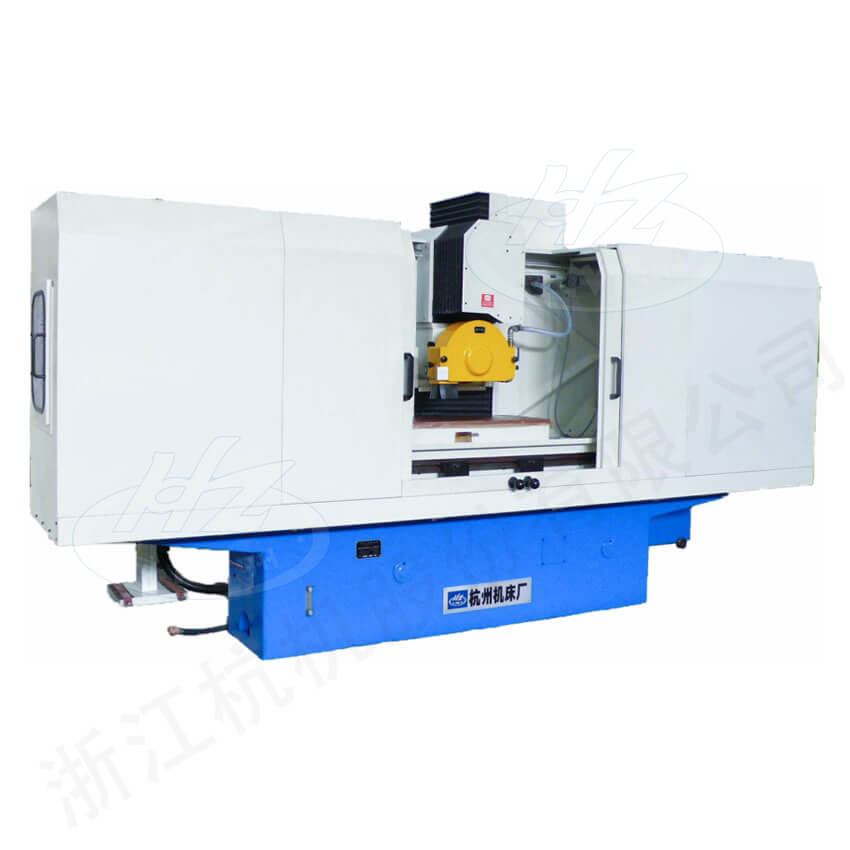

MK7132A 數控臥軸矩臺平面磨床

普通精度臥軸矩臺平面磨床

MK7132A 數控臥軸矩臺平面磨床

產品介紹

隨機附件
電磁吸盤1塊砂輪修整器(不附金剛石砂輪刀)1套
砂輪平衡心軸1副砂輪平衡架1件
砂輪卡盤連砂輪2套機床調整墊鐵1套

產品特點

■ 機床以砂輪周邊磨削為主,具有自動修整、自動補償、自動磨削功能,能完成工件平面、側面等多種磨削需求。

■ 可以通過配置其它軟硬件拓展加工新領域,開發非平表面及特型平面的精密磨削。

■ 生產效率高,一機多能。廣泛適用于各種機械加工工廠、量具廠、汽車、模具等行業的零件磨削加工。

■ 采標先進,貫徹國家和行業標準GB/9061、GB15760、GB/T5226.1 和JB/T3382.2標準等。采用全封閉防護,安全環保等特性,使機床具有非常好的性價比。

■ 采用兩軸數控系統,控制磨頭橫向和垂直進給,既能單獨控制又能聯動。因此不但能實現自動磨削循環,而且也可以通過電手輪控制各軸進行手動操作。機床具有多種數控系統接口,可根據用戶需要進行配置。

■ 液壓系統采用了先進的油泵電機,集成液壓控制單元,精度高,使用維修方便。

規格參數

型號:MK7132A
工作臺工作臺面尺寸(寬×長)mm320×1000
最大磨削尺寸(寬×長×高)mm320×1000×400
工作臺縱向行程(最大)mm1200
工作臺縱向移動速度(無級)m/min3-26
工作臺T型槽(槽數×寬度×間距)mm3×18×100
工作臺承載量kg500
磨頭主軸中心線至工作臺面距離mm140-575
最大進程橫向mm360
垂直mm400
垂直最小微量進給mm0.001

磨頭橫向進給

(可用手動操縱進給)

連續進給速度mm0.5-1.5
每工作行程斷續進給量mm3-15/次
磨頭垂直移動速度mm/min0~400
砂輪軸轉速rpm1440
砂輪尺寸(外徑×寬×內徑)mmФ350×40×Ф127
電機功率電機總功率kW17
磨頭電機功率kW11
數控精度重復定位精度mm≤0.008
定位精度mm≤0.012
工作精度加工表面對基面的平行度mm300:0.005
表面粗糙度μmRa0.63
機床重量凈重( 約)kg4500
毛重( 約)kg5800
外形尺寸(長×寬×高)mm4020×1954×2132
包裝箱尺寸(長×寬×高)mm4850×2280×2600
