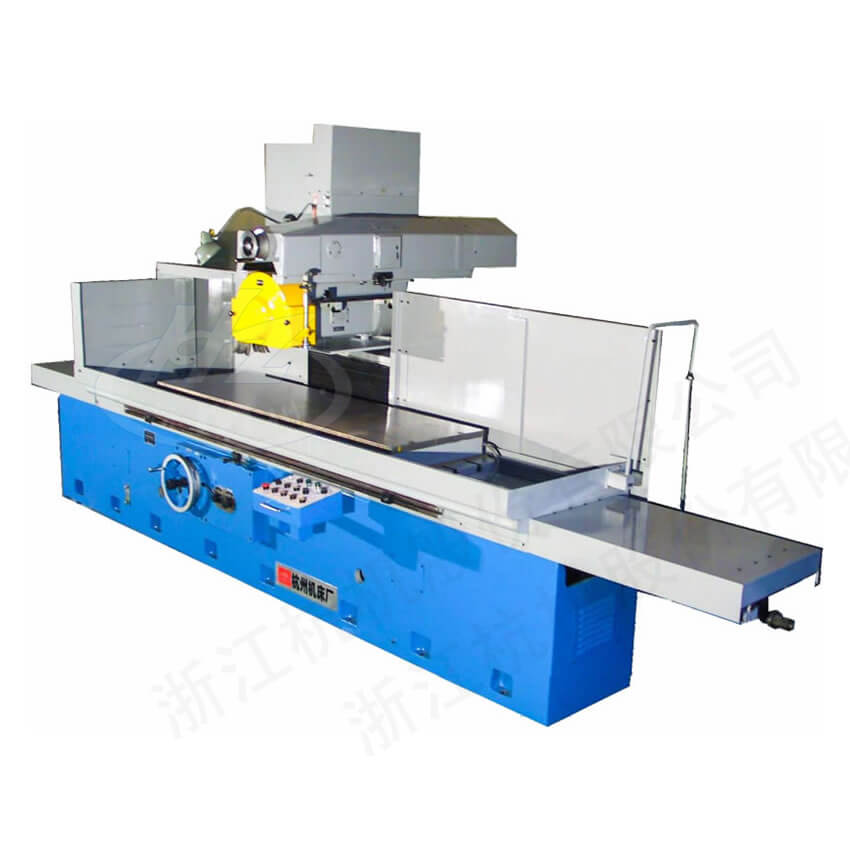

M7150×16/HZ M7150×20/HZ M7150×30/HZ 臥軸矩臺平面磨床（磨頭移動式結構）

普通精度臥軸矩臺平面磨床

M7150×16/HZ M7150×20/HZ M7150×30/HZ 臥軸矩臺平面磨床（磨頭移動式結構）

產品介紹

本機床是根據市場的需求設計的產品，適用于各種機械加工車間和機修車間。

隨機附件
電磁吸盤1塊砂輪修整器（不附金剛石砂輪刀）1套
砂輪平衡心軸1副砂輪平衡架1件
砂輪卡盤連砂輪2套機床調整墊鐵1套
特殊附件（另行計價）
金剛石砂輪刀1支正弦平口鉗（ZPQ-150）1件

產品特點

■ 機床精度達到臥軸矩臺平面磨床的國家標準。(GB/T4022-1983)

■ 工作臺縱向運動由葉片泵驅動，運動平穩，噪聲小。油池配有冷卻裝置，溫升低，熱變形小。

■ 機床可進行槽和凸緣側面的磨削。

■ 磨頭采用國際通行的滾動軸承結構形式。

■ 磨頭橫向進給運動絲桿采用滾珠絲桿，進給靈敏，橫向進給運動可液動亦可手動，液動驅動機構是油馬達。垂直進給是手動，有快速移動裝置，升降方便。

■ 自動潤滑系統潤滑各導軌及垂直絲桿。

■ 機床的垂直、橫向進給部分留有伺服電機安裝的位置，根據需要可配置數控系統成為數控機床。

規格參數

型號：M7150×16/HZM7150×20/HZM7150×30/HZ
工作臺工作臺面尺寸（寬×長）mm500×1600
500×2000500×3000
最大磨削尺寸（寬×長×高）mm500×600×1600500×600×2000500×600×3000
工作臺縱向行程（最大）m/min170021003100
工作臺速度（無級）mm5-30
工作臺T型槽（槽數×寬度）mm3×18
工作臺承載重量（含電磁吸盤）kg1235.515002300
磨頭砂輪軸中心至工作臺距離（最大）mm825
磨頭橫向每行程斷續進給量mm5-20
砂輪軸轉速m/min1440
垂直進給手輪刻度盤值mm0.005
磨頭手動橫向進給手輪每格mm0.01
砂輪尺寸（外徑×寬×內徑）mmΦ450×63×Φ203
電機功率電機總功率kW22.875
磨頭電機功率kW11
工作精度加工表面對基面的平行度mm300：0.005
表面粗糙度μmRa0.63
機床重量凈重(約）kg8000920011000
毛重(約）kg110001100014000
外形尺寸（長×寬×高）mm4682x2024x23305500x2240x25809230x2238x2330
包裝箱尺寸（長×寬×高）mm5080x2450x28005880x2450x28006540x2520x2800
