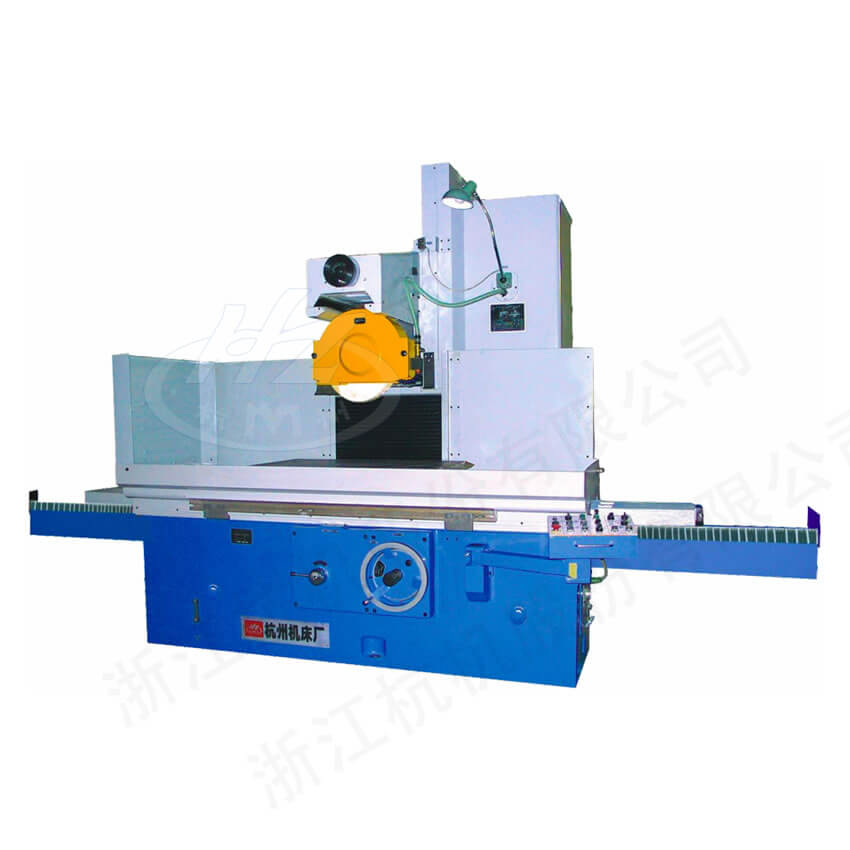

M7160x10/HZ M7160×16/HZ M7160×20/HZ M7160×30/HZ 臥軸矩臺平面磨床（磨頭移動式結構）

普通精度臥軸矩臺平面磨床

M7160x10/HZ M7160×16/HZ M7160×20/HZ M7160×30/HZ 臥軸矩臺平面磨床（磨頭移動式結構）

產品介紹

本機床是根據市場的需求設計的產品，適用于各種機械加工車間和機修車間。

隨機附件
電磁吸盤1塊砂輪修整器（不附金剛石砂輪刀）1套
砂輪平衡心軸1副砂輪平衡架1件
砂輪卡盤連砂輪2套機床調整墊鐵1套
特殊附件（另行計價）
金剛石砂輪刀1支正弦平口鉗（ZPQ-150）1件

產品特點

■ 本機床為磨頭移動式機床，即工作臺只在床身導軌上由液壓驅動作縱向運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。

■ 工作臺和床身導軌副采用貼塑滑動導軌副。

■ 垂直運動和橫向運動采用滾珠絲杠傳動，垂直運動有快速升降，進給為手動；橫向運動由柱塞油馬達驅動，橫向進給可機動或手動。

■ 在結構上留有安裝伺服電機位置，可將油馬達和交流電機調成伺服電機，配置數控系統，成為數控機床。

規格參數

型號：M7160x10/HZM7160×16/HZM7160×20/HZM7160×30/HZ
工作臺工作臺面尺寸（寬×長）mm600x1000600×1600600×2000600×3000
最大磨削尺寸（寬×長×高）mm600×1000×600600×600×1600600×600×2000600×600×3000
工作臺縱向行程（最大）m/min1100170021003100
工作臺速度（無級）mm5-265-275-30
工作臺T型槽（槽數×寬度）mm3×22
工作臺承載重量（含電磁吸盤）kg1030148218002800
磨頭砂輪軸中心至工作臺距離（最大）mm825
磨頭垂直進給手輪每格mm0.005
快速進給m/min
0.4

磨頭機動

橫向進給

連續m/min0.5-1.2
斷續mm5-20
磨頭手動橫向進給手輪每格mm0.01
砂輪軸轉速r/min1440
砂輪尺寸（外徑×寬×內徑）mmΦ450x63xΦ203
電機功率電機總功率（約）kW23
磨頭電機功率kW11
工作精度加工表面對基面的平行度mm300：0.005
表面粗糙度μmRa0.63
機床重量凈重（約）kg800085001000012000
毛重（約）kg9000100001100013500
外形尺寸（長×寬×高）mm5000x2430x24504682x2240x23305500x2240x23309230x2240x2330
包裝箱尺寸（長×寬×高）mm3750x2450x30805080x2450x28005880x2450x28006540x2450x2990
