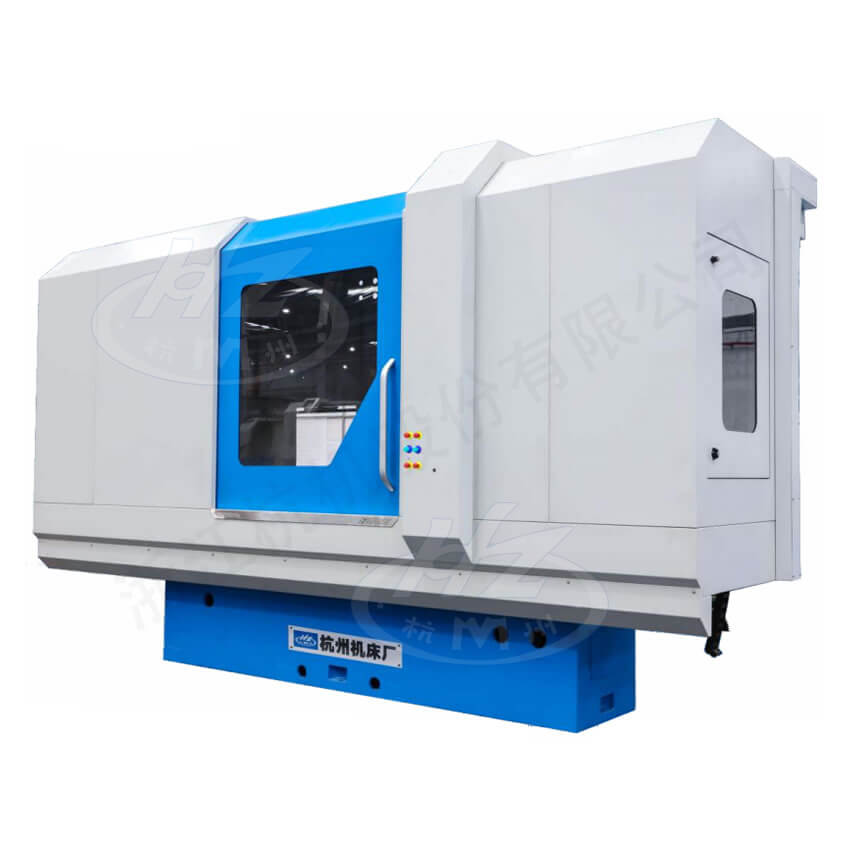

MKLD7150 數控強力雙頭成形磨床

本系列機床采用先進的緩進給強力成形磨削工藝，通過降低工作臺縱向進給速度，增大砂輪電機功率及使用成形砂輪等措施實現強力磨削，并可由毛坯直接磨削成形。

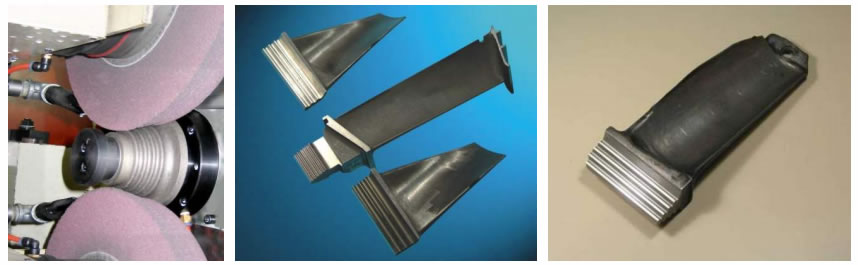

本機床適用于磨削航空發動機和汽輪機葉片樅樹根、直線導軌等典型型面，以及磨削其它各種難磨材料零件的對稱和非對稱型面。

■ 機床布局為臥軸矩臺型式。有上下兩個磨頭，在立柱中間各自作垂直升降，可對安裝在工作臺上的工件上下兩面作同時磨削。

■ 采用西門子828D/840DSL數控系統，對工作臺縱向移動、上下磨頭垂直進給和兩個砂輪軸電機進行單獨控制或聯動，能實現自動磨削循環。具有很高的可靠性和性能價格比。

■ 工作臺縱向驅動和上下磨頭垂直進給均采用交流伺服電機及滾珠絲杠副系統。砂輪有恒線速度控制，機床系統剛度好、精度高。

■ 磨頭砂輪軸采用進口高精度預加負荷成組角接觸球軸承。

■ 砂輪用金剛石滾輪修整，砂輪修整器安裝于工作臺面上，可分別修整下上兩磨頭砂輪。保證磨削工件上下兩成形面的對稱性。

■ 縱向直線滾動導軌和垂直貼塑導軌副采用集中自動潤滑。

■ 機床由冷卻沖洗泵提供高壓、大流量磨削液，并通過紙質過濾裝置加多級沉淀進行凈化處理，效果良好。
