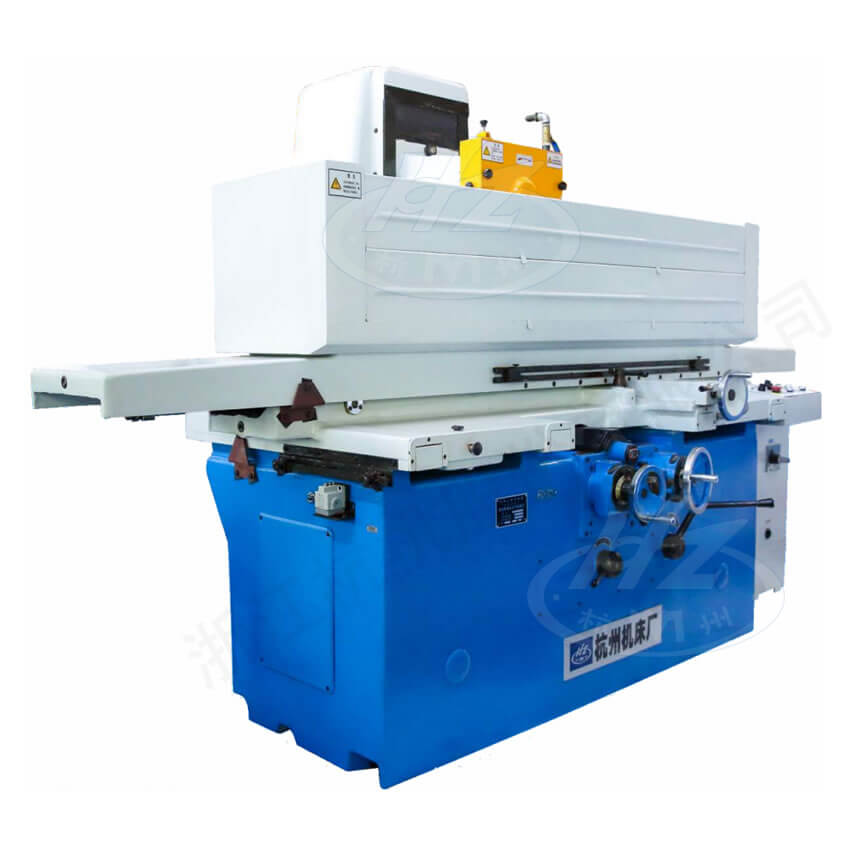

MM7132A MM7132B 高精度臥軸矩臺平面磨床

精密型臥軸矩臺平面磨床

MM7132A MM7132B 高精度臥軸矩臺平面磨床

產品介紹

本機床主要是用砂輪的周邊磨削工件的平面,也可以用砂輪的端面磨削工件的槽和凸緣的側面,磨削精度和光潔度都較高。適宜于磨削各種精密零件和工模具,可供機械加工車間、機修車間和工具車間作精密加工使用。

隨機附件
電磁吸盤(320×1000mm)1塊砂輪卡盤連砂輪2套
砂輪平衡心軸1副砂輪平衡架1件
砂輪修整器(不附金剛鉆)1套機床調整墊鐵6套
特殊附件(另行計價)
金剛石砂輪刀1支

產品特點

■ 機床采用十字拖板移動式,熱變形小。

■ 工作臺縱向運動由變量變向葉片泵驅動,并采用閉式液壓系統,運動平穩,噪聲小,油池溫升低。

■ 拖板橫向導軌采用滾柱導軌,進給由交流變頻電機控制無級調速,可獲得精細的斷續和連續進給。

■ 磨頭主軸軸承采用小孔節流腔內回油靜壓軸承,回轉精度高,可獲得較高的表面光潔度。

■ MM7132B機床為油箱外置,方便液壓系統的維護和更換。

規格參數

型號:MM7132AMM7132B
工作臺工作臺面尺寸(寬×長)mm320×1000
最大磨削尺寸(寬×高×長)mm320×1000×400
工作臺縱向行程(最大)mm1050
工作臺縱向移動速度(無級)m/min3-25
工作臺拖板橫向行程mm350
工作臺橫向進給量連續(無級調速)mm/min20-1500
斷續(無級調速)mm0.2-10/縱向單行程
工作臺T型槽(槽數×寬度)mm3×18
工作臺承載量kg329.5
磨頭砂輪軸中心至工作臺距離(最大)mm550
魔頭快速升降速度mm/min225
砂輪軸轉速rpm1500
磨頭垂直微動進給mm0.002
砂輪尺寸(外徑×寬×內徑)mmΦ300×32×Φ75
電機功率電機總功率kW9.11
磨頭電機功率kW5.5
工作精度加工表面對基面的平行度mm300:0.003
表面粗糙度μmRa0.16
機床重量凈重(約)kg4000
毛重(約)kg5000
外形尺寸(長×寬×高)mm3285×1525×2035
包裝箱尺寸(長×寬×高)mm4250×1750×2250
