PSG、PPG系列 精密數控臥軸矩臺平面磨床

精密型臥軸矩臺平面磨床

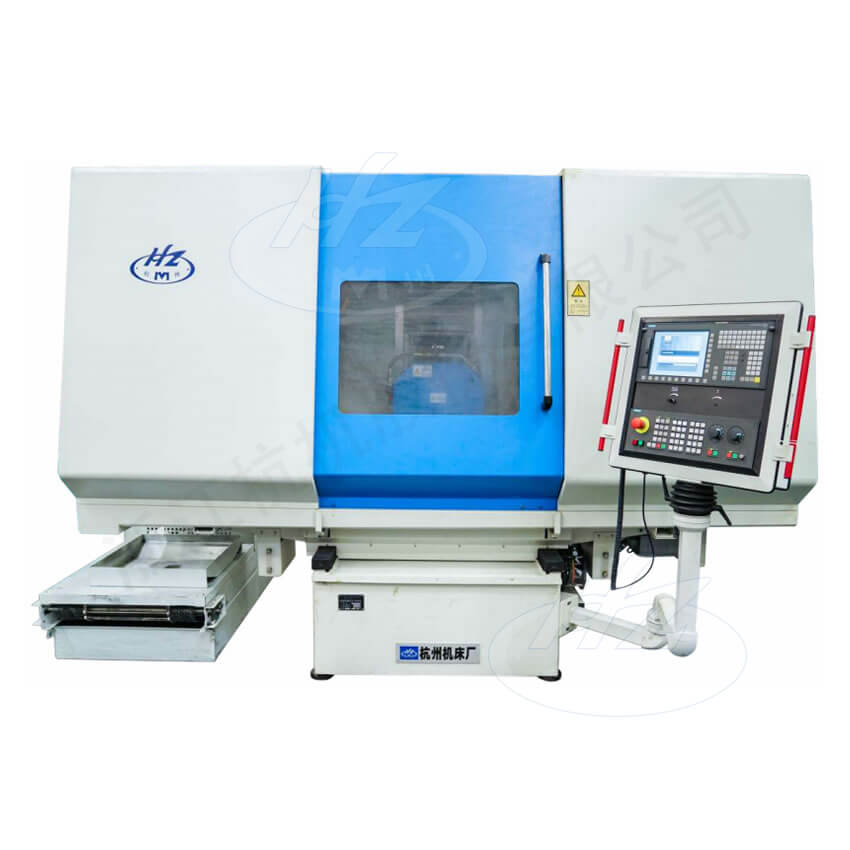

PSG、PPG系列 精密數控臥軸矩臺平面磨床

產品介紹

PSG、PPG系列產品是公司近年來開發的數控精密平面及成形磨床。

PPG系列產品主要是面向零件的精密成形磨削。可適用于精密模具、汽車零件、壓縮機等型面磨削加工。PPG48采用十字拖板移動式布局結構；主軸采用高剛性滾動軸承結構；工作臺縱向采用伺服電機通過同步帶帶動滾珠絲杠運動方式，工作臺導軌采用雙V 結構并增加耐磨材料；拖板橫向運動和磨頭垂直運動均采用了伺服電機+ 滾珠絲杠+ 線軌的結構方式；數控系統采用西門子828D 和10.4 寸彩色液晶顯示屏；標配垂直軸光柵和電永磁吸盤；根據加工需求，可選安裝金剛筆修整器、金剛石碟片修整器或金剛石成形滾輪修整器。


PSG48船舶行業斜盤工件

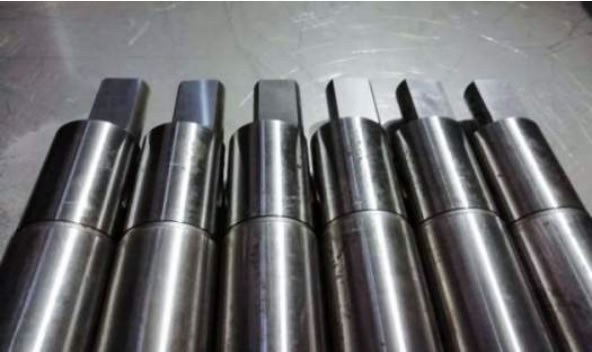

PPG48壓縮機行業偏心軸工件

規格參數

型號：

PSG48PPG48PSG510
工作臺平面尺寸（寬×長）mm400×875500×1100
電磁吸盤（寬×長）mm400×800500×1000
工作臺承重（包含吸盤）kg6001000
工作臺左右最大行程mm11001400
主軸中心到工作臺最大距離mm600800

工作臺

（X 軸）

驅動方式液壓比例自動滾珠絲杠+伺服液壓比例自動
驅動速度m/min302025
最小進給量mm/0.001/

拖板

（Z軸）

最大行程mm410550
驅動速度mm/min0-2000
最小進給量mm0.001

磨頭

（上下）

軸承結構靜壓主軸滾動軸承滾動軸承
最大行程mm450560
驅動速度mm/min0-2000
最小進給量mm0.001
主軸功率kW7.511
主軸轉速rpm1500
砂輪尺寸mmΦ400×40×Φ127
工作精度對基面的平行度mm300：0.003
表面粗糙度μm0.160.320.16
機床重量凈重（約）kg55006500
機床尺寸（長×寬×高）mm3900x3000x26004800x3600x2800
