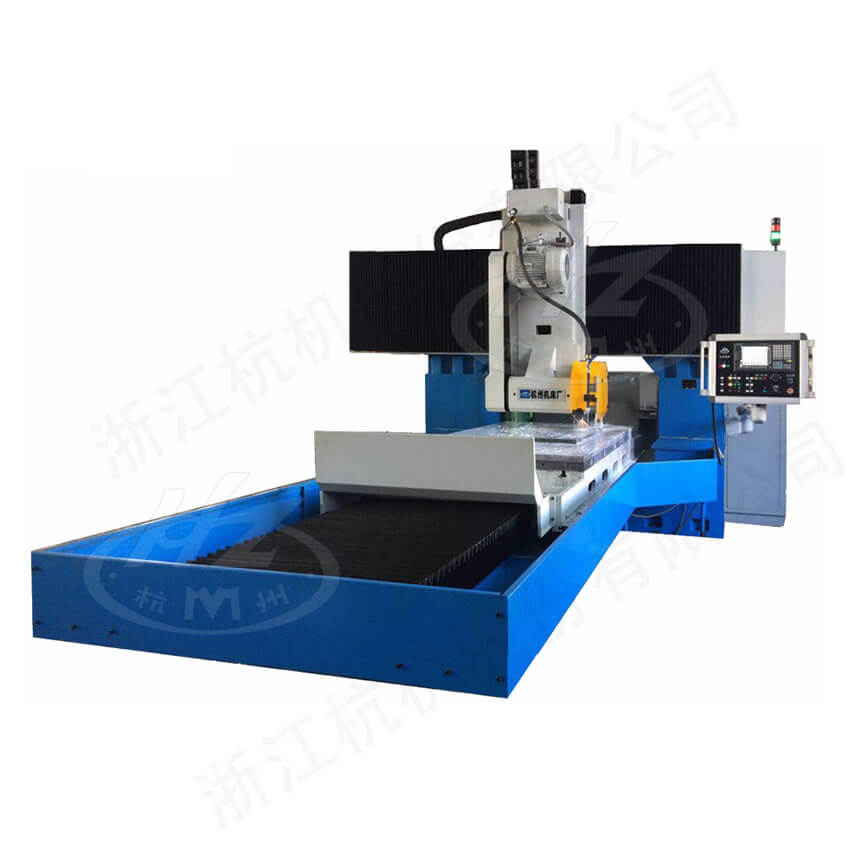

HZ-K2512 大型數控龍門平面磨床

■ 本機床采用雙立柱龍門式對稱布局，由床身、雙立柱及橫梁組成封閉的框架結構。橫梁上有拖板，周邊磨頭沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動。工作臺往復運動由液壓驅動，床身與工作臺采用雙V型滑動導軌副。

■ 周邊磨頭的垂直進給、橫向進給運動均由交流伺服電機驅動，共兩軸，數控系統采用SIEMENS 808D ADVANCED系統。

■ 本機床屬于大型平面磨床，主要是用砂輪周邊磨削工件的表面，能通過自動、手動（電手輪）對零件的平面進行周邊磨削，能加工鋼、鑄鐵及有色金屬等制成的零件。磨削時，工件可直接固定在臺面上、電磁吸盤上或固定在夾具上加工。
