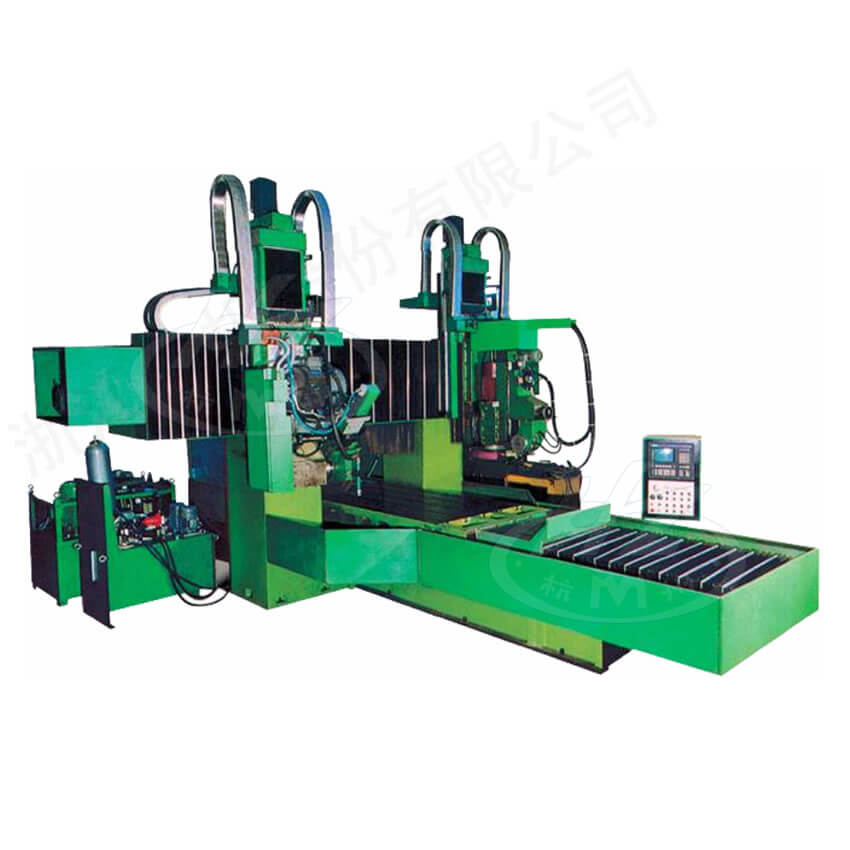

大型數控龍門平面磨床

HZ-KD2010A HZ-KD3015 HZ-KD3020 HZ-KD4015 HZ-KD4020 大型數控龍門平面磨床

產品介紹

HZ-KD系列數控龍門式導軌磨床包括HZ-KD2010A HZ-KD3015 HZ-KD3020 HZ-KD4015 HZ-KD4020 HZ-KD4025 HZ-KD5010 HZ-KD5015 HZ-KD5020 HZ-KD6015HZ-KD6520 HZ-KD10020 HZ-KD12025 HZ-KD14025，是針對機床行業開發研制的導軌磨床，適用于床身、工作臺、立柱、橫梁、拖板等機床導軌的磨削。該系列產品已經形成磨削寬度1000mm-2500mm，磨削長度2000mm-14000mm，磨削高度600mm-1000mm系列。

產品特點

■ 采用龍門式布局，由床身、雙立柱及橫梁組成封閉的框架結構。床身與工作臺采用雙V型自位導軌副(HZ-K2010A采用平-V型導軌)，工作臺導軌為貼塑導軌。

■ 橫梁上有兩拖板，分別安裝周邊磨頭和萬能磨頭。雙磨頭分別沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動。周邊磨頭和萬能磨頭均裝有砂輪修整器。

■ 工作臺縱向運動由液壓驅動，可無級調速，運動平穩，并有油溫控制裝置。

■ 周邊磨頭的垂直進給、橫向進給運動、砂輪修整進給運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動均由交流伺服系統驅動，各進給軸既可作快速進給運動，又可作斷續進給運動。

■ 既能實現程序控制的自動磨削循環，又能實現電手輪控制的手動磨削循環。

■ 采用模塊化設計，工作臺可按1米一檔增加。根據用戶的特殊要求可增加下列功能：主軸電機變頻調速、凹凸磨削、數控軸全閉環控制、砂輪在線動平衡等。

規格參數

型號：			HZ-KD2010A	HZ-KD3015	HZ-KD4020	HZ-KD4025
工作臺	工作臺面尺寸（寬×長）	mm	1100×2150	1500×3000	2000×4000	2500×4000
	最大磨削工件寬度	mm	1100	1500	2000	2500
	最大磨削工件長度	mm	2150	3000	4000	4000
	最大磨削工件高度	mm	630	630	630	980
	立柱間距離	mm	1320	1820	2300	3000
	工作臺縱向移動速度	m/min	3-30
	工作臺最大承載重量	kg	3400	8000	12000	16000
周邊磨頭	磨頭電機功率	kW	18.5	22	22	22
	砂輪尺寸（外徑×寬度×內徑）	mm	Ф500x100xФ203	Ф500x100xФ203	Ф500x100xФ203	Ф500x100xФ305
	砂輪轉速	r/min	1440
	垂直移動距離	mm	630	630	630	1000
	垂直移動進給速度	mm/min	50-1000
	垂直最小進給量	mm	0.002
	橫向移動距離	mm	2200	2600	3000	4000
	橫向移動進給速度	mm/min	50-1500	50-1500	50-1500	50-2000
	橫向最小進給量	mm	0.002	0.005	0.005	0.005
萬能磨頭	磨頭電機功率	kW	7.5	7.5	7.5	11
	砂輪尺寸（外徑×寬度×內徑）	mm	Ф500x63xФ203	Ф500x63xФ203	Ф500x63xФ203	Ф500x75xФ203
	砂輪轉速	r/min	50-2000
	垂直移動距離	mm	630	630	630	1000
	垂直移動進給速度	mm/min	50-1000
	垂直最小進給量	mm	0.002
	橫向移動距離	mm	2200	2200	3000	4000
	橫向移動進給速度	mm/min	50-1500	50-1500	50-1500	50-2000
	橫向最小進給量	mm	0.002	0.005	0.005	0.005
工作精度	加工表面對基準面的平行度		1000:0.01
工作精度	表面粗糙度	μm	Ra 0.63
機床外形尺寸（約）		mm	6700x5335x5200	12000x6500x5200	12000x7000x5200	15600x8850x6500
機床總重量（約）		kg	28000	46000	60000	90000
