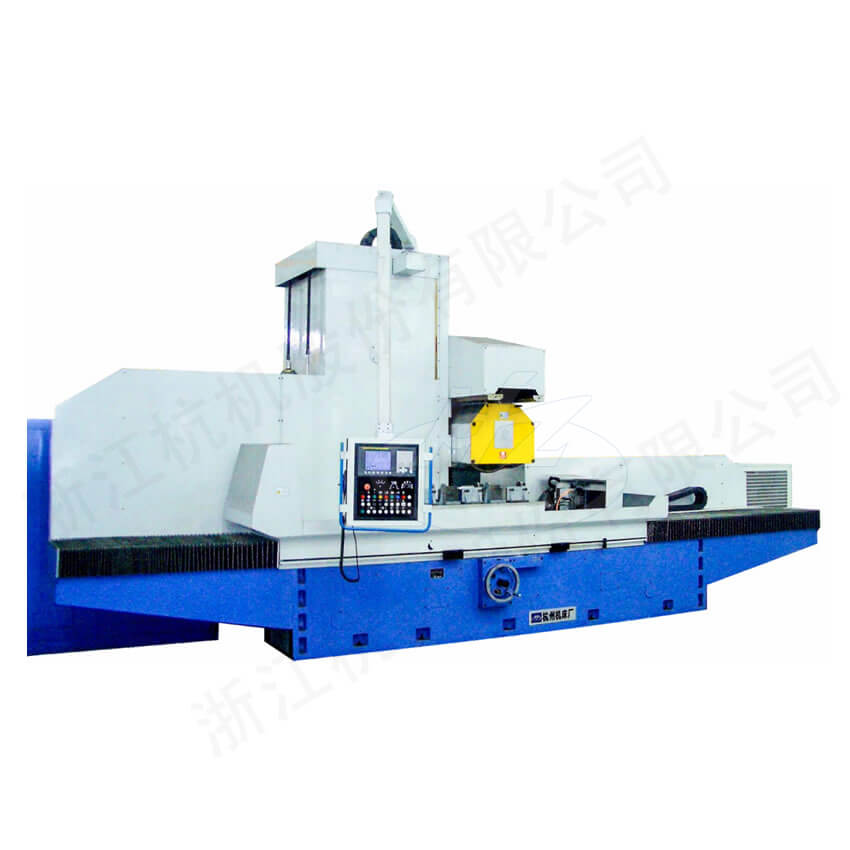

HZ-079 數控車床導軌成形磨床

HZ-079機床采用磨頭移動式布局形式，由床身、工作臺、立柱、拖板、磨頭及砂輪修整器組成。工作臺在床身上作往復運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。機床的工作臺上安裝液壓仿形砂輪修整器。

本機床主要是以?xún)善拜喌闹苓叧尚涡拚?，磨削大拖板的下?dǎo)軌型面以及主軸箱的下安裝型面，工件用專用夾具夾持。

該機床的砂輪最大寬度可達到500mm，可以根據形面寬度調節幾片砂輪的間距，通過成形修整砂輪可一次全部磨削各個形面，具有效率高，磨削質量高，操作方便的特點。
